Trainingsgerät zur Endlosbanderkennung【GL-HXD】

Das GL-HXD-Trainingsgerät zur Endlosbanderkennung basiert auf dem Modell des kreisförmigen Förderbands der Gepäckausgabeanlage eines Flughafens. Es verfügt über mehrere Sensoren wie z. B. Infrarot-Erkennung, Infrarot-Reflexionserkennung, Hall-Sensoren, Farberkennung, kapazitive Sensoren, induktive Sensoren usw., kombiniert mit einer Modbus-Mehrkanal-Datenerfassungskarte, um die dynamische Anzeige der industriellen Konfigurationssoftware basierend auf dem kreisförmigen Förderband zu vervollständigen. Gleichzeitig realisiert es die Zählung des oberen Computers und die dynamische Echtzeitanzeige, wodurch der gesamte Bewegungsablauf des kreisförmigen Förderbands simuliert wird. Es handelt sich um ein technisches Simulationsexperiment mit praktischem Anwendungswert.

Anfrage senden

Beschreibung

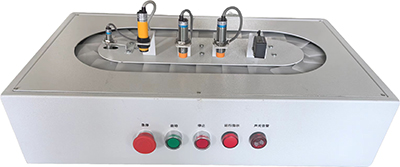

GL-HXD Trainingsgerät zur Endlosbanderkennung

Ⅰ.Das Trainingsgerät zur Endlosbanderkennung basiert auf dem Ringförderbandmodell eines Flughafen-Gepäckfördersystems. Es verfügt über verschiedene Sensoren wie abgeschirmte Infrarot-, reflektierende Infrarot-, Hall-, Farberkennungs-, kapazitive und induktive Sensoren. In Kombination mit der Modbus-Mehrkanal-Datenerfassungskarte vervollständigt es die dynamische Anzeige der industriellen Konfigurationssoftware basierend auf dem Ringförderband. Gleichzeitig ermöglicht es die Zählung und dynamische Echtzeitanzeige des Hostcomputers und simuliert so den gesamten Bewegungsablauf des Ringförderbandes. Es handelt sich um ein technisches Simulationsexperiment mit praktischem Anwendungswert.

Ⅱ.Konfiguration:

1. Die Rahmenstruktur für die industrielle Blechverarbeitung wird übernommen, und das Gerätemodell ist entsprechend der Betriebstechnologie eines industriellen Ringförderbandes konzipiert.

Im Einzelnen:

2. Ausgestattet mit einem ringförmigen Förderband

3. Gleichstrommotor 3

4. Verschiedene Sensorhalterungen

5. Geschwindigkeitserkennungsscheibe

6. Motordrehzahlregler

7. Farbblöcke, zu messende Objekte usw.

8. Industrielle Bildverarbeitung: CMOS-Industriekamera, USB-Treiber-frei; über 2 Millionen Pixel; Bildfrequenz: 60 Bilder/Sekunde; Objektiv: Brennweite 50 mm, einstellbare Brennweite;

9. Sensorkonfiguration: Infrarot-Strahlsensor (Schaltausgang); Infrarot-Reflexionssensor (Schaltausgang); Hall-Geschwindigkeitssensor (Schaltausgang); Farbmarkierungssensor (Schaltausgang)

III. Experimentelle Projekte dieses Trainingsgeräts zur Endlosbanderkennung

Es eignet sich für experimentelle Trainingsprojekte wie Automatikgetriebe, Farberkennung, Werkstückzählung und Notparken.
