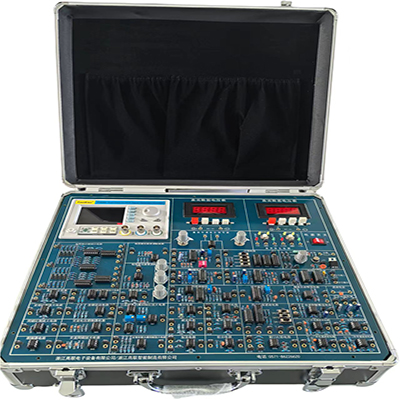

GLCK-2 Mess- und Regelkreis-Experimentierplattform

Ⅰ.Übersicht

Diese Experimentierplattform für Mess- und Regelkreise besteht aus einer Signalerzeugungs-, Signalverstärkungs-, Signalverarbeitungs- und Signalerkennungs-Umwandlungsschaltung. Sie eignet sich für die Lehre verwandter Fächer wie Präzisionsinstrumente, Mess- und Regeltechnik sowie Instrumente.

Ⅱ.Hauptfunktionsmodule

1. Gleichstromgeregelte Stromversorgung:

Sechs Kanäle: ±5 V/0,5 A, ±12 V/0,5 A, zwei Kanäle 0–18 V/0,5 A, alle mit Kurzschlussschutz und akustischer Alarmfunktion.

2. Funktionssignalgenerator und digitaler Frequenzmesser:

Diese Serie basiert auf der direkten digitalen Synthesetechnologie (DDS) mit FPGA-Design und einem Weitspannungsnetzteil mit 9–36 V DC. Sie kann Sinus-, Rechteck- (Einschaltdauer von 1 % bis 99 %), Dreieck- und Sägezahnwellen sowie weitere Funktionswellenformen ausgeben. Die maximale effektive Ausgangsspannung liegt über 10 Vpp, der Frequenzbereich reicht von 0,01 Hz bis 2 MHz, die Auflösung beträgt 10 MHz. Das Gerät verfügt über einen TTL-Synchronausgang und zahlreiche Funktionen wie einen Zähler und einen 60-MHz-Frequenzmesser. Es ist einfach zu bedienen, bietet eine hohe Signalstabilität und kann Amplitude und DC-Bias des Ausgangssignals anpassen. Es verfügt über eine Frequenzwobbelfunktion, unterstützt linearen und logarithmischen Wobbel und ermöglicht die beliebige Einstellung von Wobbelfrequenzbereich und -zeit. Es ist die ideale Ausrüstung für Elektronik-Enthusiasten, Labore, Produktionslinien, Lehre und wissenschaftliche Forschung. Es kann auch als unterstützendes Modul für Industrieanlagen eingesetzt werden.

(1) Hohe Frequenzgenauigkeit: Die Frequenzgenauigkeit kann 10-6 erreichen.

(2) Hohe Frequenzauflösung: Die Frequenzauflösung im gesamten Bereich beträgt 10 MHz.

(3) Keine Bereichsbegrenzung: Die Frequenz im gesamten Bereich ist nicht in Stufen unterteilt und kann direkt digital eingestellt werden.

(4) Hohe Wellenformgenauigkeit: Die Ausgangswellenform wird durch den Funktionsberechnungswert synthetisiert und zeichnet sich durch hohe Wellenformgenauigkeit und geringe Verzerrung aus.

(5) Verschiedene Wellenformen: Sinus, Rechteck, Dreieck und Sägezahn.

(6) Sweep-Eigenschaften: Die Sweep-Funktion ermöglicht die beliebige Einstellung von Start- und Endpunkten.

(7) Speichereigenschaften: Es können zehn Gruppen benutzerdefinierter Gerätestatusparameter gespeichert werden, die jederzeit abgerufen und reproduziert werden können.

(8) Betriebsmodus: Alle Tastenfunktionen, LCD1602-Flüssigkristallanzeige in Englisch, direkte digitale Einstellung oder stufenlose Drehknopfeinstellung.

(9) Hohe Zuverlässigkeit: Hochintegrierte Schaltung (LIC) in Oberflächenmontagetechnologie, hohe Zuverlässigkeit und lange Lebensdauer.

(10) Frequenzmessung: Mit integrierter 60-MHz-Frequenzmessfunktion zur Frequenzmessung interner/externer Signale.

(11) Ausgangskanal: Ein Hauptwellenformausgang und ein synchronisierter TTL-Ausgang.

(12) Ausgangswellenform: Sinuswelle, Rechteckwelle (einstellbarer Tastgrad), Dreieckwelle, steigende Sägezahnwelle, fallende Sägezahnwelle.

(13) Ausgangsamplitude: ≥10 Vss (ohne Last)

(14) Ausgangsimpedanz: 0 Ω ± 10 %

(15) Messbereich: 0–4294967295

(16) Frequenzmessbereich: 1 Hz–60 MHz

3. Digitales Gleichstromvoltmeter:

Messbereich: 0–20 V, unterteilt in drei Stufen: 200 mV, 2 V und 20 V.

4. Umfangreiche Experimentiermodule:

Bietet allgemeine Schaltungen, Differenzverstärkerschaltungen, Fenstervergleichsschaltungen, Widerstandsunterteilungsschaltungen und weitere Module.

Ⅲ. Experimenteller Inhalt dieser Mess- und Regelkreis-Experimentierplattform

1. Experiment mit Differenzverstärker

2. Experiment mit Signalverstärker

3. Experiment mit Signalbetriebsschaltung

4. Experiment mit Spannungskomparator

5. Experiment mit Phasenunterteilung in Widerstandsketten

6. Experiment mit Amplitudenmodulation und -demodulation

7. Experiment mit Phasenmodulationsbrücke

8. Experiment mit Pulsweitenmodulationsschaltung

9. Experiment mit Frequenzmodulation und -diskriminierung

10. Experiment mit schaltender Multiplikationsmodulation und -demodulation

11. Experiment mit Präzisionsgleichrichtung und vollständiger Detektion

12. Experiment mit schaltender Vollwellen-phasenempfindlicher Detektion

13. Experiment mit Spannungsfolgerschaltung

14. Experiment mit Wechselspannungsfolger

15. Experiment mit Bootstrap-Kombinationsverstärkerschaltung

16. Experiment mit invertierendem Reihenverstärker mit hoher Gleichtaktunterdrückung

17. Experiment mit phasengleichem Reihenverstärker mit zwei Operationsverstärkern und hoher Gleichtaktunterdrückung

18. Experiment mit Verstärkerschaltung mit drei Operationsverstärkern und hoher Gleichtaktunterdrückung

19. Experiment einer Schaltung zur Amplitudenmodulation mit Schaltervervielfachung

20. Experiment einer Schaltung zur Pulsweitenmodulation mit Widerstandsänderung

21. Experiment einer Schaltung zur Pulsweitenmodulation mit Spannungsänderung

22. Experiment einer aktiven Tiefpassfilterschaltung zweiter Ordnung

23. Experiment einer aktiven Hochpassfilterschaltung zweiter Ordnung

24. Experiment einer aktiven Bandpassfilterschaltung zweiter Ordnung

25. Experiment einer aktiven Bandsperrfilterschaltung zweiter Ordnung

26. Experiment einer Schaltung zur Filterung mit Schalterkondensatoren

27. Experiment einer Schaltung zur Unterteilung in Widerstandsketten

28. Experiment einer Schaltung zur Phasenregelschleife

29. Experiment einer Schaltung zur Frequenzvervielfachung mit Phasenregelschleife

30. Experiment einer Schaltung zur Frequenzteilung

Synchrone PC-Version:
