GLCG4.0  Schulungsplattform für intelligente Fertigungslinien

Die Schulungsplattform für intelligente Fertigungslinien GLCG4.0 besteht aus sechs unabhängigen, aber eng miteinander verbundenen Arbeitsstationen. Sie ist ein typisches Produkt der Mechatronik und Automatisierung und eignet sich für die Lehre und Ausbildung in verwandten Fachrichtungen wie Maschinenbau und Automatisierung, Mechatronik, Elektrotechnik und Automatisierung, Regelungstechnik, Mess- und Steuerungstechnik, Computersteuerung und Automatisierungstechnik. Sie befindet sich in der Nähe der industriellen Produktion und ist speziell für den praxisorientierten Unterricht konzipiert, um verschiedene regelungs- und ingenieurtechnische Fähigkeiten zu stärken.

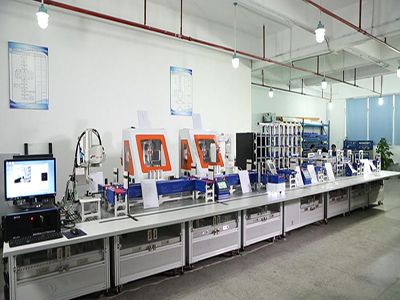

Ⅰ. Produktübersicht

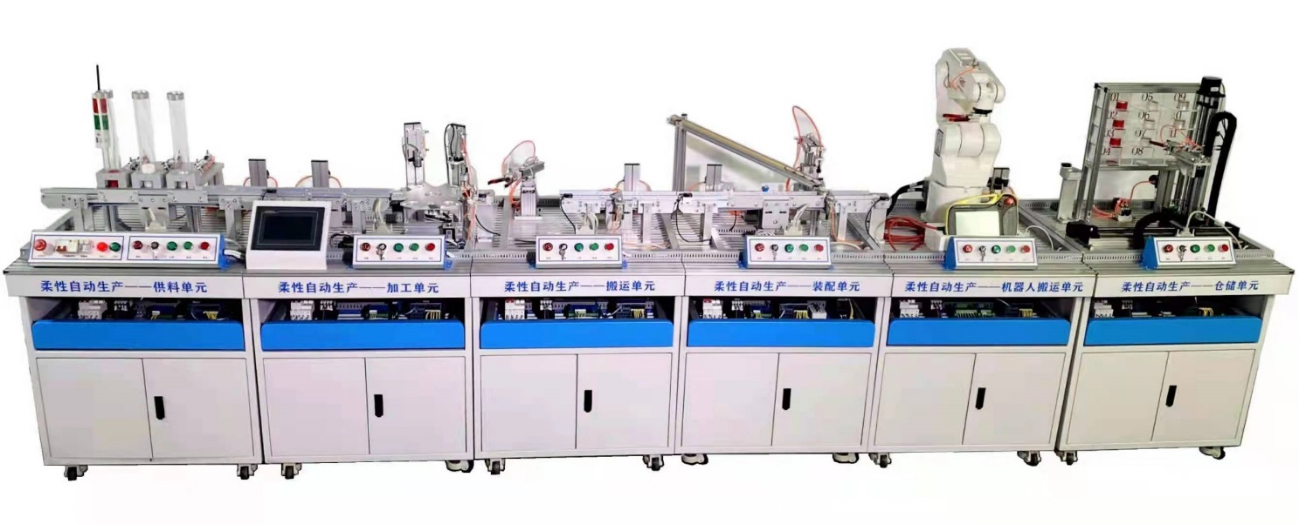

Diese Schulungsplattform für intelligente Fertigungslinien besteht aus sechs Stationen: Zuführeinheit, Verarbeitungseinheit, Handhabungseinheit, Montageeinheit, Robotereinheit und Lagereinheit. Die Steuerung erfolgt über eine SPS von Mitsubishi oder Siemens, die hohe Flexibilität bietet. Jede Station verfügt über ein eigenes SPS-Steuerungssystem zur unabhängigen Steuerung. Nach Abschluss einer Schulung können zwei benachbarte Stationen, drei Stationen usw. miteinander verbunden werden, um Design, Installation, Programmierung, Debugging und die Bedienung komplexer Systeme zu erlernen.

Die Plattform umfasst verschiedene Steuerungstechnologien wie Pneumatik, Motorantrieb und -steuerung, SPS, Sensoren usw. im Mechatronik-Studiengang. Sie eignet sich für Studierende verwandter Studiengänge für Ingenieurpraktika, Kursgestaltung und die Ausbildung von Ingenieuren und Technikern, die ihre berufliche Laufbahn beginnen.

Ⅱ. Technische Daten:

1. Eingangsspannung: Einphasig, dreiadrig, ~ 220 V ± 10 % 50 Hz

2. Arbeitsumgebung: Temperatur: -10 °C ~ +40 °C, relative Luftfeuchtigkeit: ≤ 85 % (25 °C), Höhe: < 4000 m

3. Geräteleistung: < 2,5 kVA

4. Abmessungen der Trainingsplattform: 4500 mm × 850 mm × 1500 mm. Jede Komponente ist aus hochwertiger Aluminiumlegierung und Edelstahl gefertigt und kratzfest.

5. Die Abmessungen einer Einzelplatz-Werkbank betragen mindestens: 750 mm × 850 mm × 1500 mm.

Ⅲ. Systemaufbau:

(I) Zuführeinheit

Die Einheit besteht aus drei Gruppen von Zuführmechanismen und Transportschächten, die für den Transport verschiedener Materialien zuständig sind. Die schubladenartige Gitterplatte ist mit elektrischen Geräten ausgestattet und verfügt über beidseitig integrierte Griffe sowie vier Universalrollen für einfaches Bewegen. Die 3D-Simulationsumgebung ermöglicht eine 1:1-Übereinstimmung zwischen Modell und realem Objekt. Die Echtzeitverbindung erfolgt über die offizielle Programmiersoftware der SPS-Marke, die das reale Objekt unterstützt. Sie ermöglicht Online-Überwachung, Debugging, Download, Upload und weitere Programmfunktionen sowie Online-Operationen wie virtuelles Debugging und Simulation.

1. Mitsubishi FX3U-48MR programmierbarer Steuerungshost 1

2. 4-Wege-Relais-Isolationsplatine 1

3. 10-Wege-Sensorklemmenblock 1

4. Zuführmechanismus (3 Sätze Fallschacht, Materialschubzylinder, Magnetschalter usw.)

5. Transportwelle (1 Satz Gleichstrommotor, Förderband usw.)

6. Pneumatische Komponenten (1 Satz Druckregelventil für Luftquellenprozessor, Magnetventil, Verteiler usw.)

7. Schalter (1 Satz für SPS der Sechs-Einheiten-Station), Touchscreen, Gateway für Informationsaustausch

8. 8-Wege-PDU-Stromversorgung (1 Satz für Sechs-Einheiten-Station und Luftpumpe)

(II) Verarbeitungseinheit

Diese Einheit besteht aus einem Bearbeitungsdrehtisch, simuliertem Bohren, simuliertem Prüfen, einem Schwenkzylinder und einer Transportachse und ist für die simulierte Verarbeitung verschiedener Materialien zuständig. Die schubladenartige Gitterplatte ist mit Elektrogeräten ausgestattet und verfügt über integrierte Griffe an beiden Seiten des Sockels sowie vier Universalrollen für einfaches Bewegen. Es verfügt über eine 3D-Simulationsumgebung, in der das Modell 1:1 mit dem realen Objekt abgeglichen wird. Die Echtzeitverbindung erfolgt über die offizielle Programmiersoftware der SPS-Marke, die das reale Objekt unterstützt. Darüber hinaus sind Online-Überwachung, Debugging, Download, Upload und weitere Programmfunktionen möglich. Außerdem können Online-Operationen wie virtuelles Debugging und Simulationsvorgänge durchgeführt werden.

1. Mitsubishi FX3U-48MR programmierbarer Steuerungshost (1 Stück)

2. Touchscreen (1 Stück TPC7062, 7 Zoll, mit Montagehalterung)

3. 10-fach-Sensorklemmenblock (1 Stück)

4. Transportachse (1 Satz Gleichstrommotor, Lichtschranke usw.)

5. Simulationsbohrung (1 Satz Zylinder, 2 Magnetschalter, Gleichstrommotor usw.)

6. Simulationserkennung (1 Satz Zylinder, 2 Magnetschalter, kapazitiver Sensor usw.)

7. Schwenkzylinder (1 Satz Zylinder, 2 Magnetschalter usw.)

8. Bearbeitungsdrehtisch (1 Satz Schrittmotor, Nullpunkt-Grenzwertsensor usw.)

9. Pneumatische Komponenten (1 Satz Druckregelventil für Luftquellenprozessor, Magnetventil, Verteiler usw.)

(III) Handhabungseinheit

Diese Einheit besteht aus einem pneumatischen Arm, einer Materialsammelstelle und einer Transportachse und ist für die Handhabung der Materialien zuständig. Die schubladenartige Gitterplatte ist mit elektrischen Geräten ausgestattet und verfügt über beidseitig integrierte Griffe sowie vier Universalrollen für einfaches Bewegen. Die Einheit verfügt über eine 3D-Simulationsumgebung, deren Modell dem realen Objekt 1:1 entspricht. Die Echtzeitverbindung erfolgt über die offizielle Programmiersoftware der SPS-Marke, die das reale Objekt unterstützt. Sie ermöglicht Online-Überwachung, Debugging, Download, Upload und weitere Programmfunktionen sowie Online-Operationen wie virtuelles Debugging und Simulation.

1. Mitsubishi FX3U-48MR programmierbarer Steuerungshost (1 Stück)

2. 10-poliger Sensorklemmenblock (1 Stück)

3. Transportachse (1 Satz Gleichstrommotor, Lichtschranke, Schwenkzylinder usw.)

4. Rücknahmepunkt der Bearbeitungsstation (1 Satz Rücknahmetisch, Lichtschranke usw.)

5. Roboterarm (1 Satz Hubzylinder, Teleskopzylinder, Drehzylinder, Klemmzylinder und zugehöriger Endschalter usw.)

6. Pneumatische Komponenten (1 Satz Druckregelventil für Luftquellenprozessor, Magnetventil, Verteiler usw.)

(IV) Montageeinheit

Diese Einheit besteht aus einem pneumatischen mechanischen Arm, einer Stanzrutsche und einer Transportwelle und ist für die Montage von zwei Materialien zuständig. Die schubladenartige Gitterplatte ist mit Elektrogeräten ausgestattet und verfügt über integrierte Griffe an beiden Seiten des Sockels sowie vier Universalrollen für einfaches Bewegen. Die 3D-Simulationsumgebung entspricht dem realen Objekt 1:1. Die Echtzeitverbindung erfolgt über die offizielle Programmiersoftware der SPS-Marke, die das reale Objekt unterstützt. Sie ermöglicht Online-Echtzeitüberwachung, Debugging, Download, Upload und weitere Programmfunktionen sowie Online-Operationen wie virtuelles Debugging und Simulation.

1. Mitsubishi FX3U-48MR programmierbare Steuerung (Host)

2. Drehzahlregler (1)

3. Frequenzumrichter (1 V20)

4. 10-poliger Sensorklemmenblock (1)

5. Transportachse (1 Satz) Gleichstrommotor, Lichtschranke, Farbmarkierungssensor, Induktivitätssensor, Schwenkzylinder usw.

6. Stanzrutsche (1 Satz)

7. Roboterarm (1 Satz) Hubzylinder, Teleskopzylinder, Saugnapf usw.

8. Pneumatische Komponenten (1 Satz) Druckregelventil für Luftquellenprozessor, Magnetventil, Verteiler usw.

(V) Roboterhandhabungseinheit

Diese Einheit besteht aus einer Materialsammelstelle und einem sechsachsigen Industrieroboter, der für die Materialhandhabung zuständig ist. Die schubladenartige Gitterplatte ist mit Elektrogeräten ausgestattet und verfügt über integrierte Griffe an beiden Seiten des Sockels sowie vier Universalrollen für einfaches Bewegen. Sie verfügt über eine 3D-Simulationsumgebung, in der das Modell 1:1 mit dem realen Objekt übereinstimmt. Die Echtzeitverbindung erfolgt über die offizielle Programmiersoftware der SPS-Marke, die das reale Objekt unterstützt. Sie ermöglicht Online-Echtzeitüberwachung, Debugging, Download, Upload und weitere Programmfunktionen sowie die Durchführung von Online-Operationen wie virtuellem Debugging und Simulationsvorgängen.

1. Materialentnahmetisch (1 Lichtschranke, Halterung usw.)

2. Sechsachsiger Roboter (1 Satz Programmierhandgerät, Robotergehäuse, Robotersteuerung)

3. Optische Inspektionseinheit (1 Satz Kamerahalterung, 1 Kamera, mindestens 3 Millionen Pixel hochauflösendes Industrieobjektiv)

4. Lichtquelle (1 LED-Lichtquelle mit einstellbarer Helligkeit)

5. Visuelles Programm (1 Satz)

6. Pneumatische Komponente (1 Satz)

(VI) Lagereinheit

Diese Einheit besteht aus einem XY-Achsen-Handhabungsmanipulator, einer Materialsammelstelle und einem 4x3-Lager zur Produktlagerung. Die schubladenartige Gitterplatte ist mit Elektrogeräten ausgestattet und verfügt über integrierte Griffe an beiden Seiten des Sockels sowie 4 Universalrollen für einfaches Bewegen. Die 3D-Simulationsumgebung ermöglicht eine 1:1-Übereinstimmung zwischen Modell und realem Objekt. Die Echtzeitverbindung erfolgt über die offizielle Programmiersoftware der SPS-Marke, die das reale Objekt unterstützt. Sie ermöglicht Online-Echtzeitüberwachung, Debugging, Download, Upload und weitere Programmfunktionen sowie Online-Operationen wie virtuelles Debugging und Simulationen.

1. Mitsubishi FX3U-48MR programmierbarer Steuerungshost (1 Stück)

2. 10-fach-Sensorklemmenblock (1 Stück)

3. Materialabholtisch (1 Satz Lichtschranken, Halterungen usw.)

4. Lagereinheit (1 Satz mit vier Reihen und drei Spalten) für jeweils vier rote, weiße und metallische Materialien.

5. Bewegungsachse (1 Satz mit X- und Y-Achsen-Bewegungsmodulen und entsprechenden 6 Endschaltern)

6. Pneumatische Komponenten (1 Satz mit Druckregelventil, Magnetventil, Verteiler usw.) für Luftquellenprozessoren.
